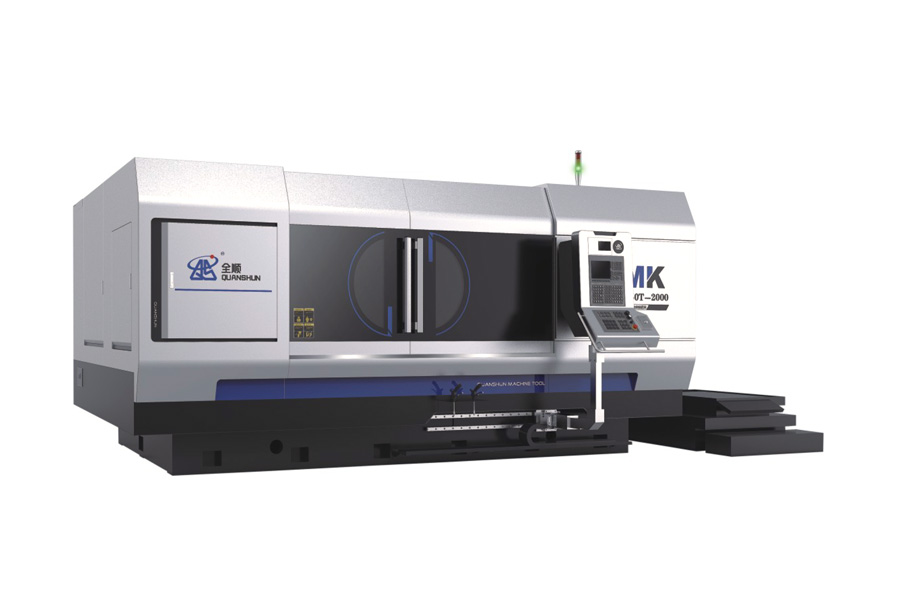

Máy mài trục khuỷu

Mài trục khuỷu rất khó khăn vì các chốt tay quay không quay quanh đường tâm chính của trục khuỷu mà chúng quay quanh trục khuỷu theo một đường lệch tâm dịch chuyển liên tục, nghĩa là bánh mài phải bám theo một mục tiêu đang chuyển động chứ không phải một bề mặt tròn cố định. Máy mài trục khuỷu CNC giải quyết vấn đề này bằng điều khiển trục đồng bộ giúp tính toán lại vị trí bánh xe hàng nghìn lần trên mỗi vòng quay, đồng thời quản lý rủi ro lệch do trục dài, nặng, chịu tải không đều tạo ra. Các phần bên dưới giải thích lý do tại sao quy trình này đòi hỏi khắt khe, cách máy theo dõi các cổ chốt lệch tâm, loại trục khuỷu nào cần thiết bị chuyên dụng và cách chọn máy phù hợp.

Tại sao việc mài trục khuỷu lại khó đến vậy

Không giống như một trục đơn giản, trục khuỷu có nhiều trục chốt lệch khỏi trục quay chính một khoảng lệch tâm cố định, một trục cho mỗi xi lanh mà động cơ hoặc máy nén phục vụ. Khi trục khuỷu quay quanh đường tâm trục chính của nó trong quá trình mài, mỗi trục chốt sẽ di chuyển theo một quỹ đạo tròn xung quanh đường tâm đó thay vì đứng yên. Bằng sáng chế mô tả các phương pháp mài chốt trục khuỷu lưu ý rằng phần mài của bánh xe thực sự chuyển động theo quỹ đạo hình elip so với chốt trong một vòng quay của trục khuỷu, có nghĩa là các điều kiện mài như tải trọng bánh xe và tốc độ tiếp xúc thay đổi liên tục trong suốt chu kỳ.

Điều này tạo ra một số thách thức phức tạp không tồn tại trong quá trình mài hình trụ tiêu chuẩn.

• Liên tục thay đổi hình học tiếp xúc. Bánh xe phải chuyển động hướng tâm phối hợp với góc quay của trục khuỷu để tiếp tục bám theo bề mặt chốt quay thay vì giữ một vị trí cố định.
• Khả năng chống mài thay đổi. Nghiên cứu về cơ học mài trục khuỷu đã chỉ ra rằng lực cản mài tác dụng cùng hướng với chuyển động của chốt tại một số điểm trong quá trình quay và ngược chiều tại các điểm khác, tạo ra dao động tải có thể ảnh hưởng đến độ chính xác nếu không được bù.
• Trục dài, mảnh, chịu tải không đều. Trục khuỷu thường dài so với đường kính của chúng và chịu sự phân bổ khối lượng không đồng đều từ các đối trọng, khiến chúng dễ bị lệch dưới lực mài và trọng lượng của chính chúng.
• Nhiều bề mặt quan trọng trên một phần. Các tạp chí chính, tạp chí ghim và đôi khi các mặt đẩy đều cần được nối đất chính xác so với nhau trên cùng một bộ phận.
• Hậu quả cao của lỗi. Trục khuỷu nằm ngoài khả năng chịu đựng có thể gây ra rung động, mòn ổ trục hoặc hỏng động cơ, do đó, sai số có thể chấp nhận được là cực kỳ nhỏ so với kích thước và khối lượng của bộ phận.

Những yếu tố này là lý do tại sao mài trục khuỷu đòi hỏi phải có máy mài chuyên dụng thay vì máy mài hình trụ tiêu chuẩn được điều chỉnh cho công việc.

Máy mài trục khuỷu CNC Máy mài lệch tâm Ba Lan như thế nào

Để mài một tạp chí chốt quay quanh đường tâm chính, máy mài trục khuỷu CNC phối hợp hai trục trong thời gian thực: trục C quay trục khuỷu và trục X di chuyển bàn mài hướng tâm vào và ra. Nghiên cứu học thuật về quá trình mài cổ trục trục khuỷu, được công bố trên tạp chí Sensors được bình duyệt, mô tả đây là quá trình mài dao động, trong đó trục khuỷu được dẫn động bởi trục C quanh tâm của cổ trục chính trong khi các cổ chốt quay quanh cùng tâm đó và bánh mài thực hiện chuyển động đuổi theo tịnh tiến dọc theo trục X để đi theo chốt.

Theo cùng một nghiên cứu, độ chính xác định vị thực tế của cả trục C và trục X phải khớp chặt chẽ với các phương trình điều khiển chuyển động lý thuyết để kết quả là một biên dạng ghim tròn thực sự, vì bất kỳ sai lệch nào giữa vị trí trục lệnh và trục thực đều gây ra lỗi đường viền trực tiếp vào bề mặt đất. Đây là lý do tại sao máy mài trục khuỷu dựa vào bộ mã hóa có độ phân giải cao và điều khiển servo được điều chỉnh chặt chẽ thay vì hệ thống định vị đơn giản hơn được tìm thấy trên máy mài OD tiêu chuẩn.

Những loại trục khuỷu nào cần có máy mài chuyên dụng

Không phải tất cả các trục khuỷu đều có cùng thách thức mài và thông số kỹ thuật của máy thay đổi đáng kể dựa trên kích thước, trọng lượng và cấu hình của trục khuỷu. Bảng dưới đây phác thảo các danh mục phổ biến và những cân nhắc khi mài chúng.

Trục khuỷu nặng gây ra một vấn đề kỹ thuật cụ thể. Bằng sáng chế máy mài đề cập đến việc mài chốt trên trục khuỷu nặng giải thích rằng độ lệch sẽ trở thành một vấn đề quan trọng khi trục khuỷu vượt quá một chiều dài và trọng lượng nhất định, đồng thời mô tả một bố trí giảm nhẹ tác dụng một lực phản lực không đổi lên trục khuỷu trong quá trình mài đặc biệt để quản lý độ lệch này mà không cần gắn các bộ phận phụ vào chính trục. Điều này minh họa tại sao máy mài trục khuỷu hạng nặng được chế tạo với hệ thống hỗ trợ và giảm nhẹ chuyên dụng mà các máy ở quy mô ô tô thường không cần.

Làm thế nào để bạn tránh bị lệch và đảm bảo độ chính xác khi mài trục khuỷu

Độ lệch là một trong những nguyên nhân gây ra lỗi phổ biến nhất trong quá trình mài trục khuỷu, vì trục chỉ được đỡ ở hai đầu của nó hoặc ở các điểm tựa ổn định trung gian trong khi lực mài tác dụng lệch tâm. Các phương pháp thực hành và tính năng máy sau đây sẽ trực tiếp giải quyết vấn đề này.

1. Nghỉ ngơi ổn định và hỗ trợ người theo dõi. Các tựa ổn định có thể điều chỉnh được đặt gần chốt được nối đất giúp giảm nhịp không được hỗ trợ của trục khuỷu và hạn chế độ lệch dưới lực cắt.
2. Hệ thống đối trọng hoặc cứu trợ. Trên các trục khuỷu nặng, các bố trí giảm chấn cơ học sẽ tác dụng một lực phản lực để bù lại trọng lượng của chính trục, ngăn chặn độ võng có thể làm biến dạng tạp chí mặt đất.
3. Trình tự mài được tối ưu hóa. Việc mài các tạp chí theo một thứ tự đã định sẵn, thay vì tuần tự dọc theo trục, có thể cân bằng lực và giảm độ lệch tích lũy khi vật liệu được loại bỏ.
4. Tỷ lệ nạp liệu được kiểm soát. Các đường cắt nhẹ hơn, thường xuyên hơn ở gần kích thước cuối cùng giúp giảm lực mài cực đại so với một lần cắt nặng, giảm độ lệch nhất thời.
5. Giường máy và đầu máy cứng. Cấu trúc máy nặng, được làm ẩm tốt sẽ chống lại độ võng của chính nó khi chịu tải, điều này kết hợp với bất kỳ độ lệch nào của trục nếu bản thân máy không đủ cứng.
6. Độ chính xác chuyển động theo thời gian thực. Bởi vì quá trình mài cổ trục chốt phụ thuộc vào sự phối hợp chính xác giữa trục C và trục X, nên việc điều chỉnh servo và độ phân giải của bộ mã hóa sẽ ảnh hưởng trực tiếp đến việc liệu đường chạy dao được lệnh có khớp với biên dạng mặt đất thực tế hay không.
7. Kiểm soát nhiệt. Dòng nước làm mát và các điều kiện xung quanh nhất quán hạn chế sự giãn nở nhiệt của thân trục khuỷu dài, nếu không sẽ dịch chuyển vị trí cổ trục giữa chu kỳ.

Việc giải quyết độ lệch hiếm khi là một giải pháp duy nhất. Nó thường yêu cầu sự kết hợp phù hợp giữa độ cứng của máy, hỗ trợ giữ phôi và trình tự mài phù hợp với chiều dài và phân bổ khối lượng của trục khuỷu cụ thể.

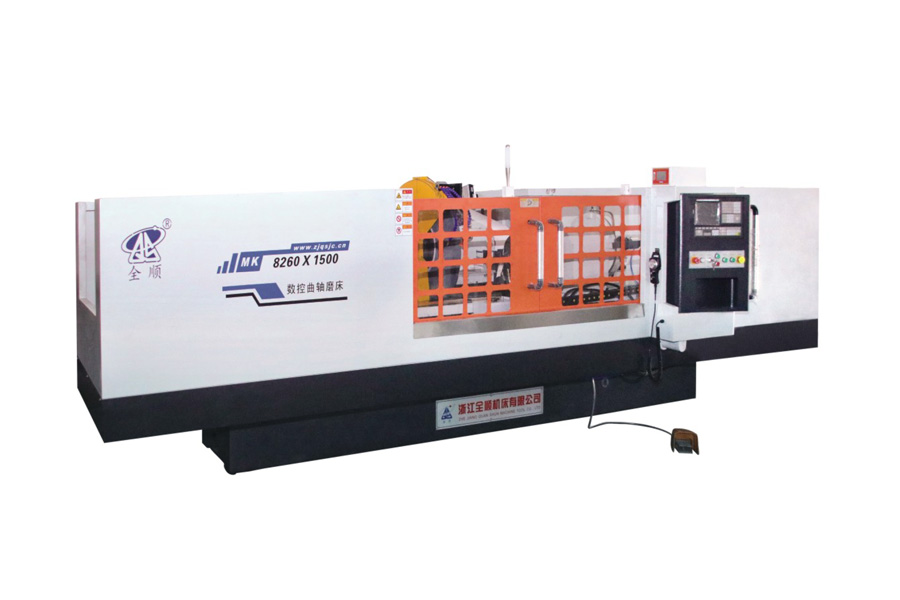

Cách chọn máy mài trục khuỷu CNC phù hợp

Chọn một Máy mài trục khuỷu phải dựa trên kích thước, trọng lượng và đặc tính dung sai của trục khuỷu mà bạn dự kiến sản xuất, chứ không chỉ dựa trên phần lớn nhất trong sổ đặt hàng hiện tại của bạn. Hãy xem xét các yếu tố sau.

• Chiều dài và chuyển động trục khuỷu tối đa. Xác nhận chiều dài bệ máy và đường kính xoay bao phủ trục khuỷu lớn nhất dự kiến ​​​​của bạn với biên độ để phát triển các bộ phận trong tương lai.
• Số lượng pin và tạp chí chính được hỗ trợ. Xác minh rằng điều khiển trục C và trục X có thể quản lý số lượng tạp chí và cấu hình hành trình của trục khuỷu mà không có thời gian chu kỳ quá mức.
• Tính năng quản lý độ lệch. Đối với trục khuỷu dài hơn hoặc nặng hơn, hãy kiểm tra xem máy có bao gồm phần tựa ổn định, hệ thống giảm chấn hoặc giá đỡ khác được thiết kế để chống lại độ võng trong quá trình mài hay không.
• Độ phân giải servo và bộ mã hóa. Điều khiển chuyển động có độ phân giải cao hơn trực tiếp cải thiện độ tròn của cổ trục chốt, vì việc định vị trục phải bám sát phương trình quỹ đạo lý thuyết.
• Hệ thống bánh xe và băng tải. Xác nhận kích thước, loại bánh xe và chu trình mài tự động phù hợp với đường kính cổ trục và độ hoàn thiện bề mặt mà trục khuỷu của bạn yêu cầu.
• Khối lượng sản xuất và nhu cầu chuyển đổi. Các cửa hàng có khối lượng hỗn hợp cao, khối lượng thấp hơn được hưởng lợi từ việc lập trình CNC linh hoạt cho các cấu hình hành trình khác nhau, trong khi các dây chuyền sản xuất chuyên dụng có thể ưu tiên các chu trình cố định được tối ưu hóa.
• Hỗ trợ và đào tạo của nhà sản xuất. Máy mài trục khuỷu là những cỗ máy phức tạp, vì vậy việc tiếp cận liên tục các phụ tùng thay thế, hỗ trợ hiệu chuẩn và đào tạo người vận hành là vấn đề quan trọng trong suốt thời gian sử dụng của thiết bị.
