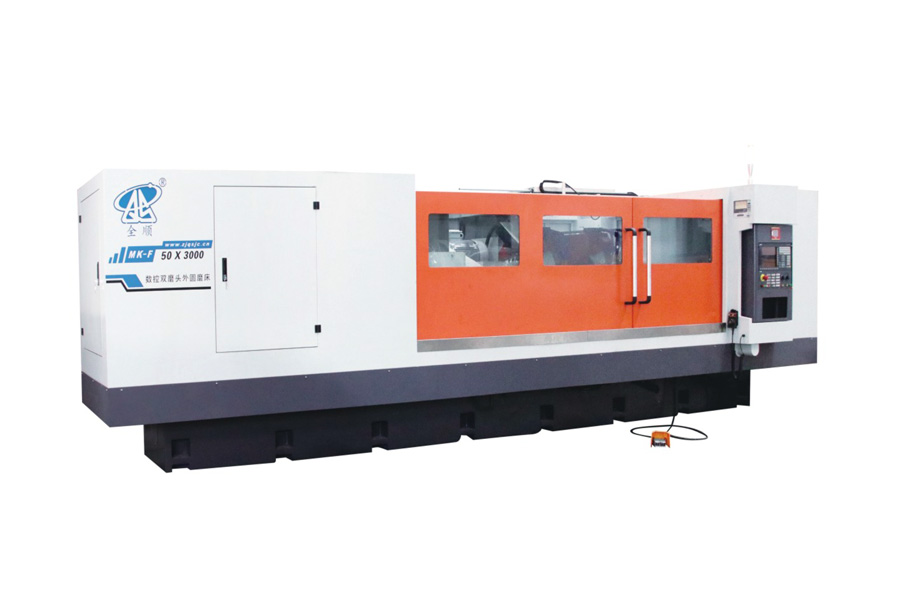

Máy mài trụ đầu mài đôi CNC

Cấu hình hai đá mài — Hai đá mài (A: Φ750x100x305, B: Φ750x75x305) được lắp đặt trên cùng một giá đỡ đá mài, cho phép hoàn thành nhiều quy trình mài khác nhau chỉ trong một lần setup mà không cần thay đổi đá mài — giúp rút ngắn chu kỳ gia công đối với các trục có nhiều đường kính.

Khả năng xử lý trục dài — Máy có bốn cấu hình chiều dài mài (1000/1500/2000/3000mm) với khoảng cách tâm lên đến 3100mm, đáp ứng mọi nhu cầu từ trục chính ngắn đến con lăn dài chỉ trong một dòng máy.

Tải trọng hạng nặng — Máy hỗ trợ phôi có đường kính tối đa Φ500mm và trọng lượng tối đa 1000kg, với đường kính quay 540mm, phù hợp cho các trục và con lăn công nghiệp cỡ lớn.

Điều khiển servo độ chính xác cao — Bàn làm việc đạt độ phân giải truyền động 0,001mm, trong khi cơ cấu ăn dao ngang đạt độ phân giải 0,0001mm nhờ momen xoắn 22Nm của động cơ servo AC, đảm bảo vị trí ổn định, lặp lại với độ chính xác ở cấp vi mô.

Giá đỡ đá mài mạnh mẽ, ổn định — Động cơ trục chính 15kW giúp đá mài đạt tốc độ tuyến tính tối đa 45m/s, với hành trình di chuyển tối đa 400mm, mang lại hiệu quả cắt gọt đồng đều ngay cả trên các phôi cứng, có đường kính lớn.

Bàn làm việc có khả năng điều chỉnh độ côn — Bàn làm việc hỗ trợ điều chỉnh độ côn, cho phép thực hiện mài độ côn và mài trục thẳng trên cùng một nền tảng.

Độ chính xác mài đã được kiểm chứng — Máy đạt độ tròn ≤0,003mm, độ trụ ≤0,008/1000mm và độ nhám bề mặt ≤Ra 0,32μm, đáp ứng các dung sai bề mặt nghiêm ngặt ngay sau khi ra khỏi máy.

Công ty TNHH Máy công cụ Zhejiang Quanshun chuyên về thiết bị mài tròn trụ CNC được thiết kế cho các ứng dụng công nghiệp hạng nặng. Dòng máy hai đầu mài MK-F50 kết hợp khung máy vững chắc, giá đỡ đá mài kép và các trục servo độ phân giải cao, giúp các nhà sản xuất giảm số lần thay đổi setup và nâng cao tính nhất quán trong quá trình mài các trục lớn, có nhiều đường kính. Chúng tôi cung cấp các tùy chọn cấu hình về khoảng cách tâm, kích thước đá mài và công suất động cơ để phù hợp với từng yêu cầu cụ thể của phôi, đi kèm dịch vụ tư vấn kỹ thuật, hỗ trợ lắp đặt và hậu mãi.

“Hai đầu mài” trên máy này có nghĩa là gì?

Giá đỡ đá mài chứa hai đá mài (A: Φ750x100x305, B: Φ750x75x305), cho phép thực hiện các quy trình mài khác nhau — chẳng hạn như mài các đường kính khác nhau hoặc các giai đoạn mài khác nhau — chỉ trong một lần setup mà không cần thay đổi đá mài.

Kích thước và trọng lượng tối đa của phôi là bao nhiêu?

Máy có thể mài phôi từ đường kính Φ30mm đến Φ500mm, với đường kính quay Φ540mm và trọng lượng phôi tối đa 1000kg.

Có những chiều dài mài nào available?

Dòng máy MK-F50 có bốn cấu hình với chiều dài mài tối đa lần lượt là 1000mm, 1500mm, 2000mm và 3000mm, phù hợp với các chiều dài trục khác nhau.

Máy có thể mài phôi có độ côn không?

Có. Bàn làm việc được thiết kế với kiểu điều chỉnh độ côn, cho phép thực hiện mài độ côn chính xác bên cạnh mài trục trụ thẳng.

Có thể tùy chỉnh thông số kỹ thuật không?

Có. Công ty TNHH Máy công cụ Zhejiang Quanshun cung cấp dịch vụ tùy chỉnh khoảng cách tâm, kích thước đá mài, công suất động cơ trục chính và các thông số khác dựa trên yêu cầu cụ thể của phôi và quy trình sản xuất.
