Máy mài 5 trục: Cách thức hoạt động, Lợi ích chính và Mẹo mua hàng thông minh

Khi khách hàng giao cho bạn một lô lưỡi tuabin hoặc dụng cụ cắt nhiều thùy, quy trình thông thường là gia công thô và hoàn thiện từng mặt trên các máy riêng biệt, sau đó hy vọng độ đồng tâm vẫn được giữ nguyên. Máy mài 5 trục thay đổi số học đó. Nó có thể định vị phôi và bánh xe dọc theo năm trục nội suy, do đó, một thiết lập duy nhất có thể bao phủ phạm vi hình học rộng hơn nhiều. Nhưng điều đó có khiến nó trở thành lần mua hàng tiếp theo phù hợp cho mọi cửa hàng không? Câu trả lời trung thực là: nó chỉ có hiệu quả khi công việc thực sự đòi hỏi chuyển động đa trục đồng thời.

Máy mài 5 trục thực sự làm được gì

Máy mài 5 trục không đơn giản là một chiếc máy mài hình trụ bên ngoài có thêm 2 nút bấm. Các trục X, Y và Z di chuyển bàn máy, đầu bánh xe hoặc phôi theo ba hướng tuyến tính. Trục A và B quay và nghiêng phôi hoặc trục chính của dụng cụ. Chúng cùng nhau mang lại cho bạn năm bậc tự do, do đó, bánh mài có thể tiếp cận một mặt cắt phức tạp từ hầu hết mọi góc độ mà không làm mất tiếp xúc với bề mặt.

Trong thực tế, điều đó có nghĩa là bạn có thể mài một bề mặt được điêu khắc phức tạp chỉ bằng một lần kẹp. Trên máy ba trục, bạn sẽ phải lập chỉ mục bộ phận, thiết lập lại và chấp nhận các lỗi lệch tâm và căn chỉnh. Nội suy năm trục cho phép bánh xe tiếp tục bám theo đường bề mặt lý thuyết trong khi bộ phận quay và nghiêng bên dưới nó.

Chuyển động 5 trục mang lại độ chính xác như thế nào

Độ chính xác trên máy mài 5 trục không chỉ là vấn đề có nhiều động cơ hơn. Hệ thống điều khiển phải đồng bộ liên tục 5 trục. Bộ điều khiển CNC hiện đại sử dụng tọa độ Cartesian tách rời và động học nghịch đảo để biến đường chạy dao thành các lệnh trục đồng thời. Nếu một trục chậm lại thậm chí 0,002 mm, biên dạng hoàn thiện có thể hiển thị bóng hoặc nhiễu.

Độ cứng cơ học cũng quan trọng không kém. Máy mài 5 trục cần có đế vững chắc, độ chính xác dẫn cao trên vít bi và khả năng bù nhiệt trên trục chính. Nếu không có những trục đó, các trục bổ sung chỉ làm cho phạm vi lỗi rộng hơn. Các thiết kế năm trục tốt nhất sử dụng đường ray tuyến tính được tải trước và bàn quay dẫn động trực tiếp để giảm thiểu phản ứng ngược.

Ưu điểm chính của mài 5 trục trong thực tế

Mài năm trục giúp bạn ít thiết lập hơn, thời gian chu kỳ ngắn hơn, độ hoàn thiện bề mặt tốt hơn và khả năng tạo ra hình học cắt xén và xoắn mà mài chìm đơn giản không thể đạt được. Nó cũng cải thiện tính nhất quán của từng bộ phận vì cùng một kiểu kẹp được sử dụng cho tất cả các bề mặt được gia công.

Khi máy 5 trục không phù hợp nhất

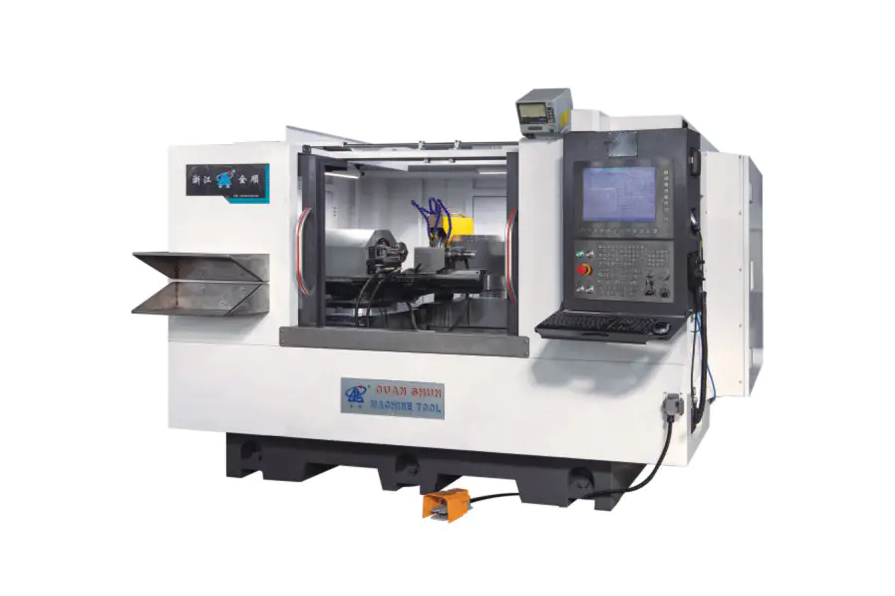

Nếu các bộ phận của bạn chủ yếu là trục hình trụ, ống lót hoặc trục khuỷu có đường tâm được xác định rõ thì máy nhiều trục có thể là quá mức cần thiết. Máy mài hình trụ CNC hoặc máy mài hỗn hợp có thể mang lại độ tròn dưới micron và kích thước phù hợp với chi phí thấp hơn nhiều và bảo trì đơn giản hơn. Ví dụ: Chiết Giang Quanshun Machine Tool xây dựng một máy mài hình trụ CNC có độ chính xác cao xử lý các cấu hình bên ngoài phức tạp với thiết lập thông thường hơn nhiều. Không giống như hình học năm trục, những máy này được chế tạo xung quanh trục quay của bộ phận, do đó chúng duy trì độ cứng mà hầu hết các cửa hàng mong đợi từ máy mài hình trụ.

Nếu bạn đang xử lý các trục dài hoặc đường kính lớn, thiết kế hai bánh hoặc bánh rộng thường có thể thực hiện công việc với công suất cao hơn so với tâm năm trục. Các giải pháp mài tùy chỉnh cũng có sẵn cho các phôi không đạt tiêu chuẩn mà không yêu cầu bạn mua nhiều trục hơn mức bạn có thể sử dụng.

Những điều cần đánh giá trước khi mua máy mài 5 trục

Bắt đầu với danh mục đầu tư của bạn. Nếu 80% công việc có thể được thực hiện trong mâm cặp hai hàm đơn giản thì khoản đầu tư 5 trục có thể không hoạt động. Tiếp theo, xác định dải dung sai. Gia công năm trục tỏa sáng với dung sai biên dạng ±0,005 mm , nhưng nếu bạn chỉ cần ±0,01 mm trên đường kính ngoài thì một chiếc máy rẻ hơn có thể dễ dàng đáp ứng điều đó.

Lập trình là một chi phí ẩn khác. Máy mài 5 trục thường yêu cầu bộ xử lý sau CAM tạo ra các chuyển động năm trục nội suy, cộng với một lập trình viên được đào tạo. Yếu tố ở thời điểm đó chứ không chỉ là giá nhãn dán.

Cuối cùng, hãy nhìn vào độ sâu dịch vụ của người chế tạo máy. Một cỗ máy nặng 40 tấn với năm trục không phải là thứ bạn có thể taxi đến cửa hàng sửa chữa địa phương. Hỏi về thời gian phản hồi, tính sẵn có của các bộ trục dự phòng và liệu nhà xây dựng có cung cấp dịch vụ vận hành tại chỗ hay không.

Lựa chọn công nghệ mài phù hợp cho cửa hàng của bạn

Không có phán quyết phổ quát. Lựa chọn chính xác phụ thuộc vào sự kết hợp sản phẩm của bạn, mục tiêu chất lượng của bạn và khả năng lập trình đường chạy dao đa trục của nhóm bạn. Nhiều nhà sản xuất tìm ra con đường trung gian: giữ một máy mài hình trụ CNC đáng tin cậy cho phần lớn công việc hàng ngày và thêm một trung tâm mài hỗn hợp linh hoạt khi xuất hiện các bộ phận phức tạp. Cách tiếp cận đó giúp chi phí cho mỗi bộ phận ở mức thấp trong khi vẫn duy trì được khả năng xử lý các hình học kỳ lạ.

Để có khung quyết định thực tế, hãy xem hướng dẫn của chúng tôi về cách chọn máy mài .
