Trả lời trực tiếp: Nghiền hình trụ mang lại độ chính xác về kích thước đặc biệt (dung sai chặt chẽ ± 0,001 mm), độ hoàn thiện bề mặt vượt trội (Ra 0,1-0,4 um), tốc độ loại bỏ vật liệu cao và khả năng lặp lại nhất quán trong các hoạt động sản xuất khối lượng lớn. Đây là tiêu chuẩn công nghiệp để hoàn thiện trục, vòng bi, con lăn và các bộ phận hình trụ chính xác được sử dụng trong sản xuất hàng không vũ trụ, ô tô và thủy lực.
Mài hình trụ là gì?
Mài hình trụ là một quá trình gia công sử dụng bánh xe mài mòn để loại bỏ vật liệu khỏi bề mặt bên ngoài hoặc bên trong của phôi hình trụ, tạo ra bề mặt mịn, có độ chính xác cao. Phôi quay trên trục của chính nó trong khi bánh mài loại bỏ vật liệu theo từng bước được kiểm soát. Quá trình này được áp dụng rộng rãi cho các bộ phận như trục, trục chính, thanh, chốt và cổ trục.
hiện đại Máy mài trụ CNC Công nghệ bổ sung khả năng điều khiển số bằng máy tính vào quy trình này, cho phép các chu trình hoàn toàn tự động, phối hợp đa trục và các chiến lược mài có thể lập trình giúp mở rộng đáng kể những gì đã từng có thể thực hiện được với các máy thủ công hoặc thủy lực thông thường.
mài OD
Mài bề mặt hình trụ bên ngoài của phôi giữa các tâm hoặc mâm cặp.
mài ID
Mài lỗ khoan hoặc lỗ bên trong để đáp ứng các yêu cầu về độ kín khít.
mài vô tâm
Không cần vật cố định; các bộ phận được đỡ bằng một tấm đỡ phôi và bánh xe điều chỉnh.
mài côn
Tạo ra các bề mặt hình nón bằng cách dịch chuyển phôi hoặc xoay đầu bánh xe.
Ưu điểm cốt lõi của mài hình trụ
Những ưu điểm sau đây giải thích tại sao mài hình trụ vẫn là phương pháp hoàn thiện được ưu tiên cho các bộ phận quay chính xác trong các lĩnh vực công nghiệp nặng, hàng không vũ trụ và kỹ thuật chính xác.
01
Độ chính xác kích thước đặc biệt
Mài hình trụ có thể đạt được dung sai chặt chẽ tới ±0,001 mm (1 micron), vượt xa những gì tiện hoặc phay có thể mang lại một cách đáng tin cậy. Điều này khiến nó trở nên cần thiết đối với các bộ phận cần phải kiểm soát chính xác độ khít, khe hở và độ nhiễu. (Nguồn: Sổ tay máy móc, tái bản lần thứ 30, Nhà xuất bản Công nghiệp)
02
Chất lượng hoàn thiện bề mặt vượt trội
Quá trình mài tạo ra các giá trị độ nhám bề mặt trong khoảng Ra 0,1 đến 0,8 um, so với Ra 1,6 đến 6,3 um điển hình của tiện tinh. Điều này làm giảm ma sát, mài mòn và hư hỏng do mỏi trong các cụm quay như ổ trục và bề mặt tạp chí. (Nguồn: Sổ tay ASM, Tập 16, Gia công)
03
Khả năng gia công vật liệu cứng
Sau khi xử lý nhiệt, kim loại trở nên quá cứng để tiện hoặc nghiền một cách hiệu quả. Phương pháp mài hình trụ xử lý thép cứng (lên đến 70 HRC), cacbua, gốm sứ và thép công cụ cứng một cách dễ dàng, khiến nó trở thành phương pháp hoàn thiện khả thi duy nhất cho nhiều bộ phận cấp hàng không vũ trụ.
04
Độ lặp lại và tính nhất quán cao
Máy mài được điều khiển bằng CNC lặp lại cùng một chu trình với độ đồng nhất dưới micron trên hàng nghìn bộ phận. Điều này rất quan trọng trong sản xuất ô tô và hàng không vũ trụ, nơi phải loại bỏ sự khác biệt giữa các lô. Giá trị Cp/Cpk trên 1,67 thường có thể đạt được trên máy mài hình trụ CNC. (Nguồn: Kỹ thuật chất lượng, Marcel Dekker)
05
Tính linh hoạt trên toàn bộ hình học
hiện đại CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Biến dạng nhiệt tối thiểu
Với việc sử dụng chất làm mát thích hợp và độ sâu cắt được kiểm soát, mài hình trụ tạo ra ít nhiệt hơn trên mỗi đơn vị vật liệu được loại bỏ so với phay tích cực. Điều này bảo tồn tính toàn vẹn về mặt luyện kim của các bộ phận đã được tôi cứng, ngăn ngừa hiện tượng làm mềm bề mặt hoặc ủ lại.
07
Tỷ lệ loại bỏ vật liệu cao (với bánh xe CBN/kim cương)
Mài hình trụ tốc độ cao với CBN (boron nitride khối) hoặc bánh xe siêu mài mòn kim cương có thể loại bỏ vật liệu với tốc độ vượt quá 100 mm3/mm/s, cạnh tranh với khả năng tiện trong khi vẫn duy trì chất lượng hoàn thiện ở mức độ mài. (Nguồn: Công nghệ mài, Stephen Malkin, Nhà xuất bản Công nghiệp)
08
Sản xuất tự động hóa và tắt đèn
Máy mài hình trụ CNC tích hợp với bộ tải robot, máy đo trong quá trình và hệ thống điều khiển thích ứng. Điều này cho phép vận hành "tắt đèn" không người lái, giảm đáng kể chi phí lao động trên mỗi bộ phận và cho phép chu kỳ sản xuất liên tục 24/7.
Mài hình trụ so với các phương pháp hoàn thiện khác
Bảng dưới đây so sánh quá trình mài hình trụ với các quy trình hoàn thiện thông thường khác trên các thông số sản xuất quan trọng nhất. (Nguồn: Kỹ thuật và Công nghệ Sản xuất, Kalpakjian, Pearson)
| tham số | mài hình trụ | Hoàn tất quay | Mài giũa | Lapping |
|---|---|---|---|---|
| Dung sai (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Bề mặt hoàn thiện (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Khả năng vật liệu cứng | Tuyệt vời (lên tới 70 HRC) | Giới hạn (dưới 45 HRC) | Tốt | Tốt |
| Tỷ lệ loại bỏ vật liệu | Cao (có CBN) | Rất cao | Thấp | Rất thấp |
| Tiềm năng tự động hóa | Rất cao (CNC Robotic) | Cao | Trung bình | Thấp |
| Ứng dụng điển hình | Trục, Vòng Bi, Cuộn | Tiện chung | Lỗ động cơ | Bộ phận quang học, máy đo |
Ứng dụng công nghiệp chính
Nghiền hình trụ được triển khai trong các ngành đòi hỏi khắt khe, nơi độ chính xác về kích thước ảnh hưởng trực tiếp đến an toàn, hiệu quả và tuổi thọ của sản phẩm.
ô tô
Trục khuỷu, trục cam, trục truyền động, trục truyền động và bề mặt trống phanh cần được mài để đáp ứng dung sai lắp ráp.
Hàng không vũ trụ
Trục tuabin, các bộ phận của thiết bị hạ cánh và thanh truyền động yêu cầu dung sai cực kỳ chặt chẽ và tính toàn vẹn bề mặt tuyệt vời.
Thủy lực
Thanh xi lanh thủy lực và trục bơm yêu cầu bề mặt hoàn thiện chất lượng cao và độ tròn để bịt kín hiệu quả và tuổi thọ dài.
Dụng cụ & Khuôn
Các chốt khuôn, chày và thước gốc chính xác được mài đến kích thước cuối cùng sau khi đông cứng để duy trì hình dạng và độ cứng.
Vòng bi
Các rãnh vòng bi bên trong và bên ngoài được nối đất đến dung sai ở mức micron để đảm bảo chuyển động quay trơn tru và độ rung tối thiểu khi chịu tải.
Năng lượng / Nguồn điện
Các cổ trục rôto máy phát điện, trục tua bin và trục cánh bơm dựa vào mài hình trụ để có độ chính xác và độ tin cậy.

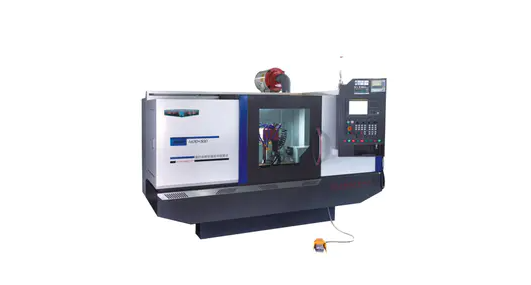

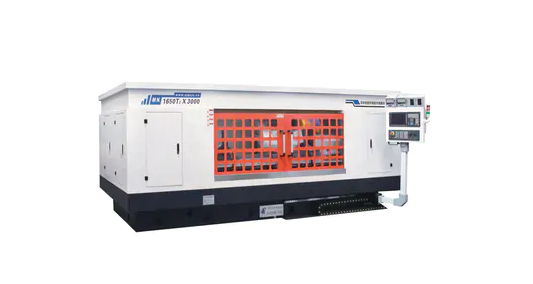

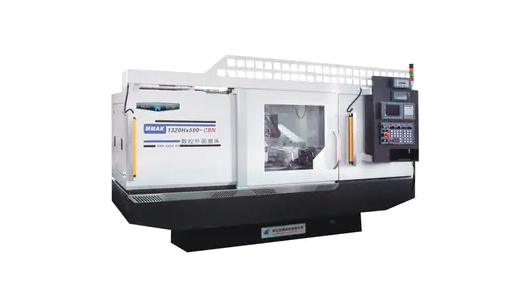

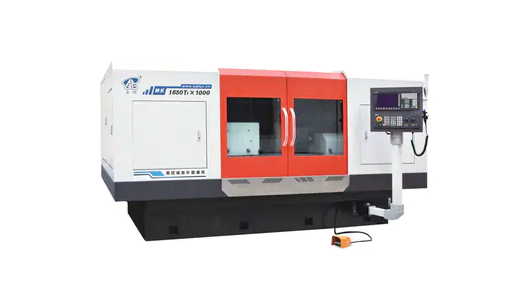

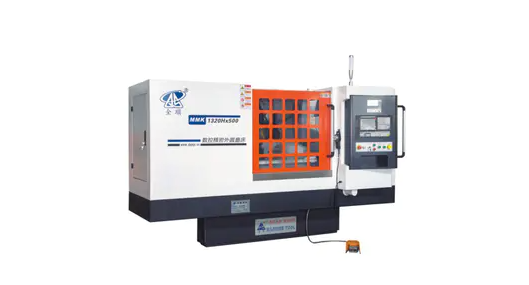

Dòng máy mài trụ CNC của chúng tôi
Chúng tôi cung cấp đầy đủ các Máy mài trụ CNC các mô hình được thiết kế cho các nhu cầu sản xuất, kích thước phôi và mức độ chính xác khác nhau. Mỗi máy tích hợp bộ điều khiển CNC tiên tiến, kết cấu gang chắc chắn và hệ thống trục chính có độ chính xác cao để mang lại hiệu suất mài ổn định.
Các yếu tố kỹ thuật giúp tối đa hóa lợi thế mài
Để nhận ra đầy đủ những ưu điểm của mài hình trụ, một số thông số quy trình phải được cấu hình chính xác:
| Yếu tố | Khuyến nghị | Hiệu ứng trên đầu ra |
|---|---|---|
| Đặc điểm bánh xe | CBN cho thép cứng; Oxit nhôm cho thép nói chung | Xác định MRR, tuổi thọ bánh xe và tải nhiệt |
| Tốc độ bánh xe | 45 - 120 m/s (mài tốc độ cao) | Caoer speed improves finish; reduces chip thickness |
| Tốc độ phôi | 15 - 30 m/phút (mài OD) | Ảnh hưởng đến bề mặt hoàn thiện và đầu vào nhiệt |
| Độ sâu cắt | thô: 0,01-0,05 mm; Kết thúc: 0,002-0,005 mm | Kiểm soát độ chính xác kích thước và độ nhám bề mặt |
| Dòng nước làm mát | Cao-pressure, high-volume flood or through-wheel delivery | Ngăn ngừa thiệt hại nhiệt; xả mạt bụi ra khỏi bánh xe |
| Khoảng thời gian thay đồ | Chỉnh sửa liên tục (CD) hoặc đang xử lý các bộ phận quan trọng | Duy trì độ sắc nét của bánh xe; đảm bảo hình học cắt nhất quán |
| Đo lường trong quá trình | Đo đường kính chủ động trong chu trình mài | Loại bỏ tình trạng vượt mức; tự động bù đắp cho sự tăng trưởng nhiệt |
Câu hỏi thường gặp
Những vật liệu nào có thể được nghiền hình trụ?
Máy mài hình trụ xử lý hầu như tất cả các vật liệu kim loại bao gồm thép cacbon, thép hợp kim, thép không gỉ, gang, thép công cụ cứng, cacbua xi măng, titan và thậm chí một số gốm sứ. Yếu tố lựa chọn quan trọng là loại bánh mài mòn phù hợp với vật liệu phôi.
Máy mài trụ CNC cải thiện năng suất như thế nào?
Điều khiển CNC tự động hóa toàn bộ chu trình mài bao gồm mài thô, mài bán tinh, mài tinh, đánh lửa và rút lại. Kết hợp với việc tải bằng robot và đo lường trong quá trình, thời gian phi sản xuất giảm đáng kể. Các nghiên cứu cho thấy mài CNC giúp giảm thời gian chu kỳ từ 30-60% so với thao tác mài thủ công. (Nguồn: Tạp chí Kỹ thuật Sản xuất SME)
Bề mặt hoàn thiện điển hình có thể đạt được bằng cách mài hình trụ là gì?
Nghiền hình trụ tiêu chuẩn đạt Ra 0,4 đến 0,8 um. Với bánh xe CBN siêu mài mòn, trục xoay tốc độ cao và điều kiện xử lý tối ưu, có thể đạt được giá trị Ra từ 0,1 um trở xuống - tương đương với tiện cứng cộng với gia công siêu tinh chỉ trong một nguyên công.
Máy mài hình trụ có phù hợp cho sản xuất hàng loạt nhỏ không?
Đúng. Máy mài hình trụ CNC hiện đại hỗ trợ thay đổi nhanh chóng với việc mài bánh xe có thể lập trình, các chương trình bộ phận được lưu trữ và thay đổi phôi nhanh. Thời gian thiết lập đã giảm xuống dưới 20 phút đối với nhiều dòng sản phẩm, khiến cho việc sản xuất hàng loạt nhỏ và thậm chí cả sản phẩm đơn lẻ trở nên hiệu quả về mặt kinh tế.
Sự khác biệt giữa mài trụ và mài trụ ngang là gì?
Trong quá trình mài chìm (trong bước tiến), bánh xe sẽ ăn hướng tâm vào phôi để mài một vùng cụ thể - lý tưởng cho các phần ngắn, từng bước hoặc định hình. Trong mài ngang, bánh xe di chuyển dọc theo phôi trong khi tiếp xúc - phù hợp với trục dài và đường kính liên tục. Nhiều máy CNC kết hợp cả hai phương pháp trong một chương trình chi tiết đơn lẻ.
Kết luận
Mài hình trụ chiếm một vị trí độc nhất trong sản xuất chính xác: đây là quy trình duy nhất đồng thời mang lại độ chính xác kích thước ở cấp độ micron, độ hoàn thiện bề mặt tuyệt vời và khả năng gia công các vật liệu cứng hoàn toàn với tốc độ hiệu quả. Khi được hỗ trợ bởi công nghệ CNC hiện đại, nó trở thành nền tảng linh hoạt, tự động và có độ lặp lại cao cho bất kỳ hoạt động gia công chính xác nào.
Cho dù bạn đang hoàn thiện trục khuỷu ô tô với khối lượng lớn, gia công trục tuabin hàng không vũ trụ với dung sai cực kỳ chặt chẽ hay sản xuất thanh xi lanh thủy lực cho các ứng dụng bịt kín đòi hỏi khắt khe, Máy mài trụ CNC cung cấp sự kết hợp giữa khả năng xử lý, tiềm năng tự động hóa và độ tin cậy lâu dài mà không quy trình hoàn thiện nào khác có thể sánh được.
