Các lĩnh vực ứng dụng của máy mài trục khuỷu là gì?

Máy mài trục khuỷu là những máy công cụ chính xác được sử dụng để khôi phục hoặc chế tạo trục khuỷu với dung sai kích thước chính xác. Các lĩnh vực ứng dụng chính của chúng bao gồm sửa chữa và sản xuất ô tô, kỹ thuật hàng không vũ trụ, hệ thống động lực hàng hải, thiết bị công nghiệp nặng và máy phát điện. Bất kỳ động cơ hoặc hệ thống cơ khí nào dựa vào trục khuỷu để chuyển đổi chuyển động tịnh tiến thành lực quay đều phụ thuộc vào việc mài trục khuỷu để có hiệu suất và tuổi thọ.

Công nghiệp ô tô: Lĩnh vực ứng dụng lớn nhất

Lĩnh vực ô tô là ngành sử dụng máy mài trục khuỷu với khối lượng lớn nhất trên toàn thế giới. Cả dây chuyền sản xuất OEM (nhà sản xuất thiết bị gốc) và các cửa hàng sửa chữa động cơ hậu mãi đều dựa vào việc mài trục khuỷu để đáp ứng dung sai nghiêm ngặt, thường là trong phạm vi ±0,001mm .

Phục hồi động cơ xe khách

Các cửa hàng phục hồi động cơ mài trục khuỷu từ động cơ ô tô khách bị mòn để khôi phục đường kính cổ trục, độ hoàn thiện bề mặt và độ tròn. Trục khuỷu của ô tô khách tiêu chuẩn có thể có đường kính trục chính từ 50 mm đến 70 mm , tất cả đều yêu cầu giá trị độ nhám bề mặt Ra 0,2–0,4 µm sau khi mài.

Động cơ đua và hiệu suất cao

Các ứng dụng dành cho xe thể thao đòi hỏi dung sai chặt chẽ hơn nữa và mài chuyên dụng các trục khuỷu bằng thép rèn hoặc phôi thép. Trục khuỷu xe đua thường được mài với bán kính phi lê cụ thể và được hoàn thiện vi mô đến giá trị Ra dưới 0,1 µm để tối đa hóa khả năng chống mỏi ở vòng tua máy cao.

Động cơ xe thương mại và xe tải

Động cơ diesel hạng nặng sử dụng trong xe tải và xe buýt có trục khuỷu lớn hơn với nhiều vị trí tạp chí hơn. Việc mài các bộ phận này trong các chương trình bảo trì đội xe giúp kéo dài đáng kể tuổi thọ hoạt động của động cơ và giảm tổng chi phí sở hữu.

Hàng không vũ trụ và Hàng không: Độ chính xác ở mức cao nhất

Động cơ máy bay chạy bằng pít-tông - thường được sử dụng trong hàng không nói chung, máy bay huấn luyện và một số nền tảng quân sự - có trục khuỷu phải đáp ứng các tiêu chuẩn của cơ quan hàng không. Trong lĩnh vực này, độ chính xác về chiều và khả năng truy xuất nguồn gốc là không thể thương lượng , vì bất kỳ sự thất bại nào cũng có thể gây ra hậu quả thảm khốc.

• Trục khuỷu máy bay thường được nối đất đến dung sai ±0,0005 mm hoặc chặt chẽ hơn.
• Các cơ sở đại tu được chứng nhận sử dụng máy mài trục khuỷu CNC có đầy đủ tài liệu đo lường để tuân thủ các quy định của FAA hoặc EASA.
• Các vật liệu như thép nitrided hoặc hợp kim crom-molypden yêu cầu lựa chọn bánh mài chuyên dụng và quản lý chất làm mát.


Công nghiệp hàng hải: Quy mô lớn mài trục khuỷu

Động cơ diesel hàng hải cung cấp năng lượng cho tàu chở hàng, tàu chở dầu, phà và giàn khoan ngoài khơi sử dụng một số trục khuỷu lớn nhất thế giới. Trục khuỷu động cơ hàng hải tốc độ chậm hai thì có thể nặng hơn 300 tấn và có chiều dài vượt quá 15 mét, đòi hỏi máy mài trục khuỷu hạng nặng chuyên dụng có hệ thống hỗ trợ phôi chắc chắn.

Mài tại chỗ và tại xưởng

Do kích thước khổng lồ của trục khuỷu hàng hải nên việc mài thường được thực hiện tại chỗ - bên trong phòng máy - bằng máy mài trục khuỷu di động. Điều này giúp loại bỏ nhu cầu tháo rời và vận chuyển trục khuỷu, tiết kiệm đáng kể thời gian ngừng hoạt động và chi phí cho người khai thác tàu.

Tàu hải quân và quốc phòng

Các tàu ngầm và tàu chiến quân sự cũng sử dụng khả năng mài trục khuỷu chính xác trong các chu kỳ bảo trì theo lịch trình, trong đó khả năng sẵn sàng hoạt động phụ thuộc vào độ tin cậy của hệ thống động cơ đẩy.

Phát điện: Ứng dụng động cơ cố định

Động cơ pittông được sử dụng trong phát điện - bao gồm máy phát điện diesel, động cơ khí và các bộ nhiệt điện kết hợp (CHP) - yêu cầu bảo dưỡng trục khuỷu định kỳ. Nhà máy điện chạy liên tục ở hệ số phụ tải cao trải nghiệm sự mài mòn của cổ trục cần phải mài lại để duy trì tính toàn vẹn của màng dầu và hiệu suất ổ trục.

Các ứng dụng điển hình bao gồm:

• Máy phát điện diesel dự phòng khẩn cấp trong bệnh viện, trung tâm dữ liệu và cơ sở công nghiệp
• Động cơ khí tự nhiên trong hệ thống phát điện phân tán
• Động cơ nén khí lớn dùng trong đường ống dẫn dầu khí

Thiết bị khai thác và xây dựng hạng nặng

Máy xúc, máy ủi, xe chở hàng khai thác và giàn khoan được trang bị động cơ diesel lớn hoạt động trong điều kiện khắc nghiệt. Trục khuỷu trong các động cơ này chịu tải va đập cao và bị nhiễm bẩn làm tăng tốc độ mài mòn của trục khuỷu. Việc xây dựng lại thay vì thay thế trục khuỷu trong lĩnh vực này có thể giảm chi phí từ 60–80% so với mua sắm linh kiện mới.

Mài trục khuỷu Các trung tâm phục vụ ngành này được trang bị để xử lý:

• Trục khuỷu có chiều dài lên tới 3.000 mm
• Linh kiện nặng vài trăm kg
• Nhiều cỡ dưới (thường là 0,25 mm, 0,50 mm, 0,75 mm và mài dưới cỡ 1,00 mm)

Máy nông nghiệp và xe địa hình

Máy kéo, máy gặt đập liên hợp, máy bơm tưới tiêu và các máy móc nông nghiệp khác phụ thuộc vào động cơ diesel chạy dài. Ở các khu vực nông thôn và thị trường đang phát triển, việc mài lại trục khuỷu mang lại một giải pháp tiết kiệm để kéo dài tuổi thọ sử dụng của máy, nơi có thể khó tìm được động cơ hoặc bộ phận mới.

Trục khuỷu động cơ nông nghiệp thường có 3 đến 7 tạp chí chính và 2 đến 6 tạp chí trục khuỷu, tất cả đều có thể được mài trong một thiết lập duy nhất trên máy mài trục khuỷu CNC hiện đại.

Động cơ đường sắt và đầu máy

Đầu máy xe lửa diesel-điện và phương tiện bảo trì đường sắt sử dụng động cơ nhiều xi-lanh lớn có trục khuỷu cần được đại tu định kỳ. Các kho bảo trì đường sắt và các cơ sở đại tu được chứng nhận sử dụng máy mài trục khuỷu có khả năng xử lý trục khuỷu dài hơn 2 mét và có tới 16 vị trí tạp chí trở lên.

Do vai trò an toàn quan trọng của động cơ đầu máy, tính toàn vẹn bề mặt sau khi mài - bao gồm ứng suất dư, duy trì độ cứng và không bị cháy do mài - được kiểm tra nghiêm ngặt bằng cách sử dụng hạt từ tính hoặc kiểm tra tiếng ồn Barkhausen.

So sánh các ứng dụng mài trục khuỷu theo ngành

Máy mài trục khuỷu so với CNC thông thường trên các ứng dụng

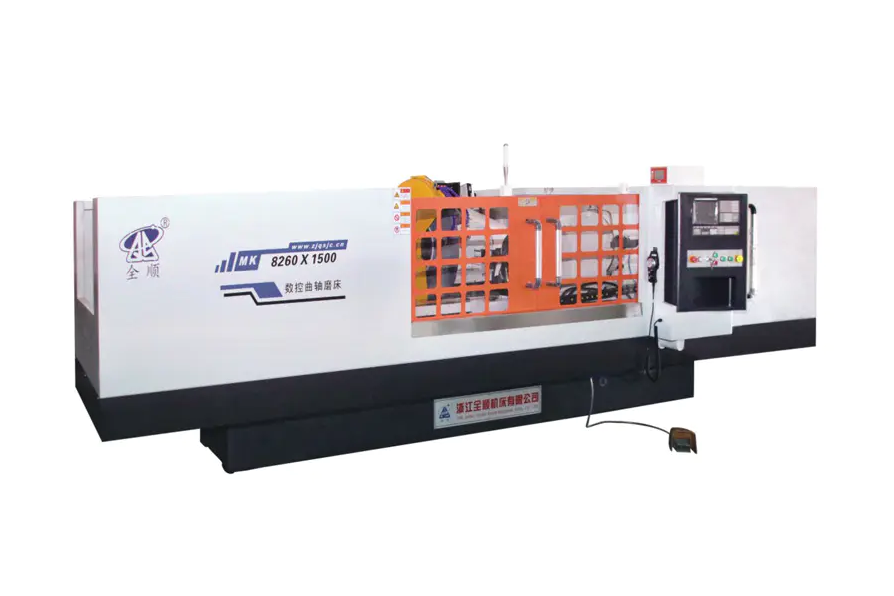

Việc lựa chọn giữa máy mài trục khuỷu CNC và máy mài trục khuỷu thông thường phụ thuộc rất nhiều vào yêu cầu ứng dụng. Máy mài trục khuỷu CNC thống trị môi trường ô tô và hàng không vũ trụ sản xuất cao , trong khi các máy móc thông thường vẫn phổ biến ở các cửa hàng sửa chữa nhỏ và thỉnh thoảng dùng cho các công việc hàng hải hoặc công nghiệp quy mô lớn.

• Máy mài CNC: Cung cấp chương trình lập trình chu trình tự động, đo lường trong quá trình và khả năng lặp lại nhất quán trên các lô sản xuất lớn. Thời gian chu kỳ của trục khuỷu ô tô có thể giảm xuống dưới 10 phút cho mỗi bộ phận.
• Máy mài thông thường: Duy trì hiệu quả về mặt chi phí đối với các loại trục khuỷu đa dạng, khối lượng thấp, trong đó tính linh hoạt trong thiết lập quan trọng hơn thông lượng.
• Máy mài trục khuỷu di động: Được thiết kế đặc biệt cho các ứng dụng công nghiệp và hàng hải tại chỗ mà việc tháo trục khuỷu là không thực tế.

Các ứng dụng mới nổi: Thiết bị hỗ trợ hệ thống truyền động điện và hybrid

Trong khi việc chuyển đổi sang xe điện làm giảm nhu cầu trục khuỷu ở ô tô chở khách về lâu dài, máy mài trục khuỷu đang tìm thấy sự liên quan mới trong sản xuất động cơ mở rộng phạm vi hoạt động cho xe hybrid và trong sản xuất trục động cơ và các bộ phận lệch tâm có những điểm tương đồng về mặt hình học với trục khuỷu. Ngoài ra, cơ sở lắp đặt máy móc động cơ đốt trong được lắp đặt trên toàn cầu đảm bảo nhu cầu mạnh mẽ về dịch vụ mài trục khuỷu trong tương lai gần.
