Máy mài CNC có những loại nào?

Trong lĩnh vực sản xuất chính xác, máy mài CNC đóng một vai trò quan trọng. Họ sử dụng bánh mài quay tốc độ cao để thực hiện mài mịn trên bề mặt phôi, đạt được độ chính xác kích thước và độ bóng bề mặt cực cao. Với sự gia tăng không ngừng của nhu cầu công nghiệp về gia công có độ chính xác và hiệu quả cao, các loại máy mài CNC ngày càng đa dạng và chuyên dụng.

Phân loại theo đối tượng và chức năng gia công: Phân loại máy mài CNC chính thống

máy mài CNC chủ yếu được phân loại theo hình dạng của phôi mà chúng xử lý và chức năng cụ thể của chúng, tạo thành một số loại chính:

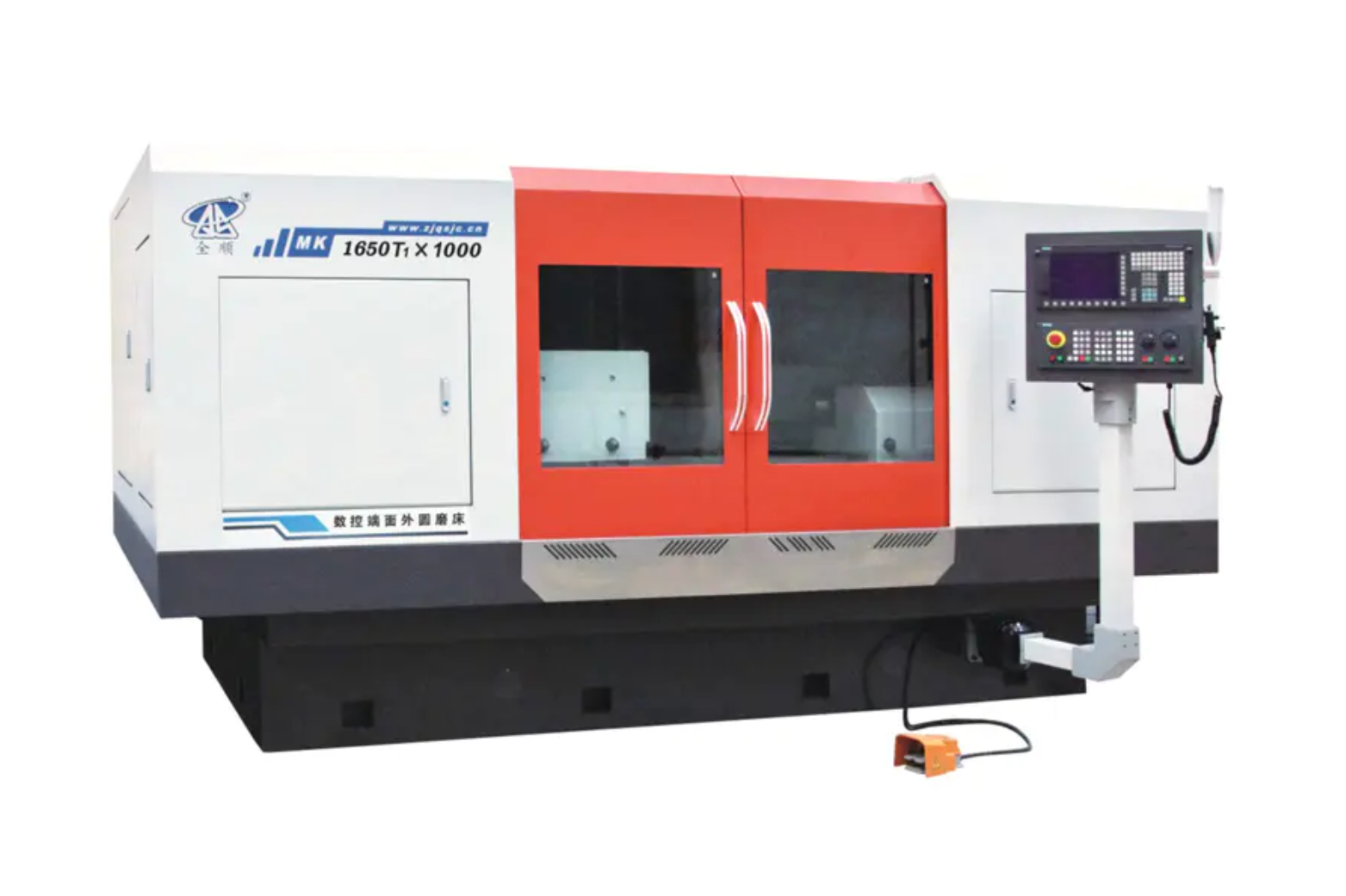

1. Máy mài trụ CNC

Tính năng: Được sử dụng đặc biệt để mài các bề mặt hình trụ bên ngoài, bề mặt hình nón và các mặt vai nhất định của phôi. Nó là thiết bị cốt lõi để gia công chính xác các bộ phận trục. hiện đại Máy mài trụ CNC thường có điều khiển đa trục, cho phép mài hỗn hợp, chẳng hạn như hoàn thành gia công chính xác đường kính ngoài và mặt đầu trong một thiết lập duy nhất.

2. Máy mài bên trong CNC

Tính năng: Được sử dụng để mài các bề mặt hình trụ hoặc hình nón bên trong của phôi. Do hạn chế về không gian trong quá trình mài bên trong, những máy này thường sử dụng trục quay điện tốc độ cao. Chúng được sử dụng rộng rãi trong các ngành công nghiệp như phụ tùng ô tô (ví dụ: vỏ ổ trục), linh kiện thủy lực và khuôn mẫu.

3. Máy mài bề mặt CNC

Tính năng: Được sử dụng để mài các bề mặt phẳng hoặc hình dạng của phôi. Dựa vào mối quan hệ giữa trục bánh mài và hướng chuyển động của bàn, chúng có thể được chia thành các bàn hình chữ nhật trục ngang, bàn xoay trục dọc, v.v. Ưu điểm cốt lõi của chúng nằm ở việc mang lại độ phẳng và độ nhám bề mặt cực cao.

4. Máy mài công cụ CNC

Tính năng: Được thiết kế đặc biệt để mài và sản xuất các dụng cụ cắt khác nhau (ví dụ: máy khoan, dao phay, dao cắt bánh răng, v.v.). Những cái này máy mài CNC thường có năm trục điều khiển đồng thời trở lên để xử lý các hình dạng công cụ phức tạp và yêu cầu độ chính xác cao.

5. Máy mài vô tâm CNC

Đặc điểm: Mài không cần lỗ trung tâm để định vị; thay vào đó, bánh xe dẫn hướng và tấm đỡ hỗ trợ phôi. Phương pháp này lý tưởng cho việc mài khối lượng lớn, liên tục đường kính ngoài của các bộ phận hình thanh mảnh, mang lại hiệu quả sản xuất cực cao.

6. Máy mài khuôn CNC

Tính năng: Được trang bị hệ thống đo tọa độ và định vị có độ chính xác cao, chủ yếu được sử dụng để mài lỗ trên khuôn hoặc các bộ phận chính xác với độ chính xác và độ hoàn thiện bề mặt cực cao.

Phân loại theo đặc điểm tự động hóa và kết cấu: Các loại phụ trợ để nâng cao hiệu quả

Ngoài các loại chủ đạo được phân loại theo chức năng nêu trên, máy mài CNC cũng có thể được chia nhỏ dựa trên cấu trúc và mức độ tự động hóa của chúng:

Máy mài hỗn hợp

Kết hợp nhiều chức năng mài, chẳng hạn như mài đường kính ngoài, lỗ trong và mặt đầu, cho phép hoàn thành nhiều quy trình trong một thiết lập duy nhất, cải thiện đáng kể độ chính xác và hiệu quả gia công.

Máy mài tốc độ cao/siêu tốc độ cao

Sử dụng đá mài CBN (boron nitride khối) hoặc đá mài kim cương và thực hiện mài ở tốc độ tuyến tính cực cao, cải thiện đáng kể tốc độ loại bỏ vật liệu và chất lượng gia công.

Máy mài CNC kiểu giàn

Với độ cứng kết cấu mạnh mẽ, thích hợp để mài các bề mặt phẳng hoặc đường dẫn của phôi lớn và nặng.

Những cân nhắc lựa chọn máy mài CNC và xu hướng tương lai

Lựa chọn quyền máy mài CNC yêu cầu xem xét toàn diện về kích thước, hình dạng, yêu cầu về độ chính xác, kích thước lô và ngân sách của phôi. Ví dụ, nếu cần gia công số lượng lớn trục mảnh thì máy mài không tâm CNC là lựa chọn tốt nhất; nếu có hệ thống lỗ khuôn phức tạp thì phải chọn máy mài tọa độ CNC.

Xu hướng phát triển trong tương lai của máy mài CNC sẽ tập trung vào các điểm sau:

• Kết hợp và tích hợp: Một máy công cụ hoàn thành nhiều quy trình hơn, giảm thiểu lỗi xử lý và kẹp.


• Thông minh hóa: Tích hợp giám sát thông minh, điều khiển thích ứng, chẩn đoán lỗi và các công nghệ khác để đạt được mục tiêu sản xuất không người lái hoặc sử dụng tối thiểu nhân lực.


• Siêu chính xác: Theo đuổi độ chính xác gia công và chất lượng bề mặt ở cấp độ nanomet.



máy mài CNC là những thiết bị chính xác không thể thiếu trong nền công nghiệp hiện đại. Các loại đa dạng của chúng có thể đáp ứng nhiều yêu cầu có độ chính xác cao khác nhau, từ sản xuất hàng loạt đến xử lý khuôn phức tạp và là một trong những công nghệ then chốt thúc đẩy nâng cấp ngành sản xuất cao cấp.
